Հաղորդիչների միացման ձևերը շղթայում: Զուգահեռ միացում

Հաղորդիչների զուգահեռ միացում

Հաճախ մի քանի սպառիչ, օրինակ արդուկը, հեռախոսը, էլեկտրական լամպը, անհրաժեշտ է էլեկտրական շղթային միացնել կամ շղթայից անջատել իրարից անկախ: Այդ դեպքում սպառիչները չենք կարող միացնել հաջորդաբար, նրանք միացվում են զուգահեռ:

Շղթայի տեղամասում հաղորդիչների այնպիսի միացումը, որի դեպքում հաղորդիչների մեկական ծայրերը միացվում են մի կետում, մյուս ծայրերը՝ մեկ այլ կետում կոչվում է զուգահեռ միացում, իսկ այդ կետերը կոչվում են հանգույցներ:

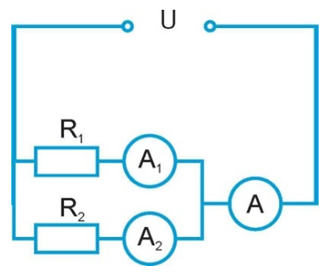

Նկարում պատկերված է

R_{1}

R_{2}

R_{3}

դիմադրություններ ունեցող երեք հաղորդիչների զուգահեռ միացումը:

Զուգահեռ միացման դեպքում շղթայում հոսանք ուժի՝ \(I\) լարման՝ \(U\) և դիմադրության՝ \(R\) ընդհանուր արժեքնորի և առանձին հաղորդիչներում դրանց արժեքների կապի օրինաչափությունները տարբերվում են հաջորդական միացման համար ստացված օրինաչափություններից:

Փորձնական եղանակով, հավաքելով համապատասխան շղթա, ամպերաչափով և վոլտաչափով կատարելով անհրաժեշտ չափումներ կստանանք՝

1. Զուգահեռ միացման դեպքում հոսանքի ուժը շղթայի չճյուղավորված մասում հավասար է առանձին հաղորդիչներով անցնող հոսանքի ուժերի գումարին՝

I = I_{1} + I_{2} + I_{3}

(1)

Քանի որ հաղորդիչների ծայրերը միացված են միևնույն կետին, ապա.

2. Զուգահեռ միացման դեպքում լարումը հաղորդիչների ծայրերում միևնույնն է.

U = U_{1} = U_{2} = U_{3}

(2)

Համաձայն Օհմի օրենքի, հաշվի առնելով նաև (1) և (2) հավասարումները կստանանք՝

\frac{U}{R} = \frac{U}{R_{1}} + \frac{U}{R_{2}} + \frac{U}{R_{3}}

այսինքն՝

3. Զուգահեռ միացված հաղորդիչների լրիվ դիմադրության հակադարձ մեծությունը հավասար է առանձին հաղորդիչների դիմադրությունների հակադարձ մեծությունների գումարին, այսինքն՝

\frac{1}{R} = \frac{1}{R_{1}} + \frac{1}{R_{2}} + \frac{1}{R_{3}}

(3)

Ստացված օրինաչափությունները ճիշտ են նաև ցանկացած թվով իրար զուգահեռ միացված հաղորդիչների համար: Մասնավորապես, եթե իրար զուգահեռ միացված են

R_{1}

դիմադրությամբ \(n\) միատեսակ հաղորդիչներ, ապա տեղամասի ընդհանուր դիմադրությունը հավասար կլինի \(R=\)

\frac{R_{1}}{n}

Զուգահեռ միացված ցանկացած երկու հաղորդիչների դեպքում տեղամասի ընդհանուր դիմադրությունը որոշվում է

R = \frac{R_{1} \cdot R_{2}}{R_{1} + R_{2}}

բանաձևով:

Զուգահեռ միացված հաղորդիչների լարումների հավասարությունից՝

U_{1} = U_{2}

, հետևում է, որ

I_{1} \cdot R_{1} = I_{2} \cdot R_{2}

կամ

\frac{I_{1}}{I_{2}} = \frac{R_{2}}{R_{1}}

Այսինքն զուգահեռ միացված հաղորդիչներում հոսանքի ուժերը հակադարձ համեմատական են այդ տեղամասերի դիմադրություններին:

Աղբյուրները

Ֆիզիկա և աստղագիտություն 9; Է. Ղազարյան, Ա. Կիրակոսյան, Գ. Մելիքյան, Ռ. Թոսունյան, Ս. Մաիլյան, Ս. Ներսիսյան; Երևան 2009թ
Ֆիզիկա 9; Ս. Գրոմով, Ն. Ռոդինա, խմբագրությամբ Ա. Մամյանի; Երևան 2015թ
